SLOT-FORMEL KIT 1.5/2.0 mm Basisplatte, GFK schwarz 1,5 mm, konzipiert für ein fahrfertiges Gewicht von 130 g, bei GFK-Deckel und moderatem Leichtbau.
Bei der 2.0 mm Basisplatte ist es zwingend erforderlich, alle weiteren Komponenten so leicht (extrem) wie möglich zu gestalten. Die Standardausführung verwendet jedoch die 1,5 mm Basisplatte.
Das Chassis ist anspruchsvoll und nicht für Anfänger geeignet.
Bitte berücksichtigt, dass ihr unbedingt Achshalter für vorne und hinten separat dazu bestellen müsst, da diese nicht im Kit enthalten sind.

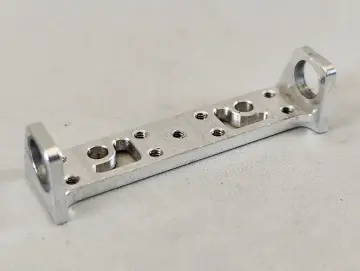

Für die Vorderachse habt ihr die Wahl zwischen einer durchgehenden Achse oder Einzelradaufhängung. Abhängig von der gewünschten Fahrhöhe und dem Reifendurchmesser müsst ihr die passende Höhe der Achshalter auswählen. Für die Hinterachse wird standardmäßig ein durchgängiger Achshalter verwendet (Einzelhalter sind alternativ möglich). Der durchgängige Halter hat eine Breite von 45 mm; die Höhe sollte ebenfalls basierend auf dem Reifendurchmesser und der Bodenfreiheit angepasst werden.
INFO:
Das von uns entwickelte Formel-Chassis besteht aus Messing und ist in Materialstärken von 1,5 mm und 2,0 mm erhältlich. Dadurch lässt sich das Fahrzeuggewicht flexibel anpassen, abhängig von der Art der Karosserie oder dem Deckel des Slotcars.
Die Anbauteile aus schwarzem GFK sind sowohl in der Standardausführung als auch optional als Tuningvariante in CFK erhältlich. Beide Optionen sind vollständig kompatibel und identisch konstruiert.
Am Heck ist die Nutzung eines durchgehenden Achshalters vorgesehen, bevorzugt in niedriger Bauhöhe. Dies ermöglicht eine präzise Einstellung der Bodenfreiheit durch den Einsatz von Unterlegscheiben. Im vorderen Bereich kann der Radstand durch Verschieben des vorderen Achsträgers angepasst werden.
Zusätzlich besteht die Option, entweder eine Einzelradaufhängung oder eine durchgehende Vorderachse zu verbauen. Auch der Leitkiel ist flexibel einstellbar. Sollte an der Front eine Einzelradaufhängung verwendet werden, sind hierfür vier Kugellager erforderlich.
Die Halterung für die Karosserie wurde so konzipiert, dass sie sich über eine zentrale Schraube einfach lösen lässt, um Anpassungen am Wackler oder der Halterung vorzunehmen.
Der Frontspoiler wird auf einer verstärkten Frontspoilerplatte fixiert, wobei er entkoppelt von der Karosserie bleibt. Die genauen Gewichtsangaben könnt ihr der Gewichtetabelle sowie den Fotos der abgewogenen Teile entnehmen.
Durch die Verwendung von T-Aluhülsen oder die Anpassung der Schraubenlängen kann das Gewicht des Chassis individuell reguliert werden. Zusätzlich bieten die vorgesehenen Aussparungen im Chassis Platz für weiteres Gewicht, das mit Messing (1,5 mm oder 2 mm), GFK oder CFK ergänzt werden kann. Die Wahl des Materials wirkt sich dabei maßgeblich auf die Gewichtsanpassung aus.
Verpackungseinheit:
1 Kit / Bausatz – Materialliste in der Bildergalerie ersichtlich und unten auf dem TAB "Was ist im KIT enthalten?" aufgeführt. Eine Bauanleitung findest du unter dem TAB "PDF Bauanleitung und Bau-Materialliste!"

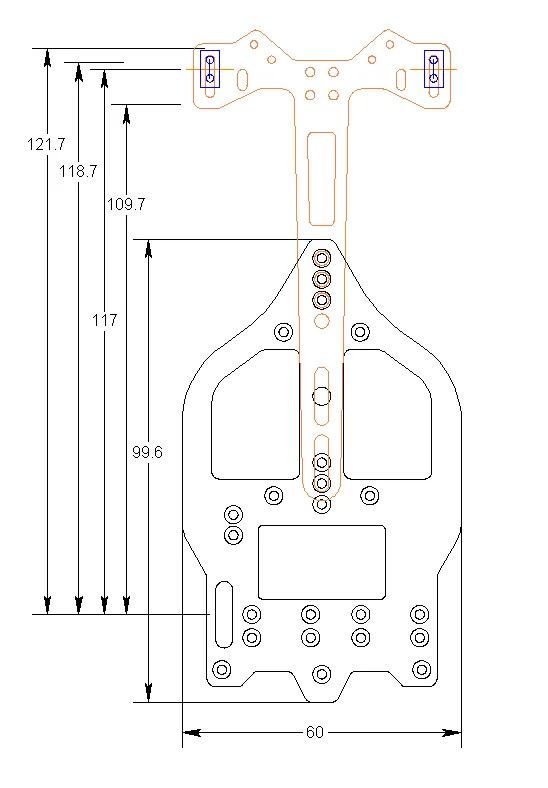

Abmessungen der Bauteile und Gewichte
Messing Grundplatte
Länge: 99.6 mm
Breite: 60.0 mm
Gewicht 1.5 mm: 35.26 g
Gewicht 2.0 mm: 46.08 g
Chassisgewichte 1.5 mm: 5,63 g / 11.26 g
Chassisgewichte 2.0 mm: 7,37 g / 14,74 g
Radstand:
Einstellbar von 109,7 mm bis 121,7 mm in Stufen mithilfe der Dämpferelemente (T-Hülsen) sowie zusätzlich um 5 mm an den Achsböcken. Auf Anfrage machen wir auch andere Achshalter.
GFK Teile in schwarz 1,5 mm dick
Gewicht Leitkiel: 0,62 g / 0,23 g / 0,84 g

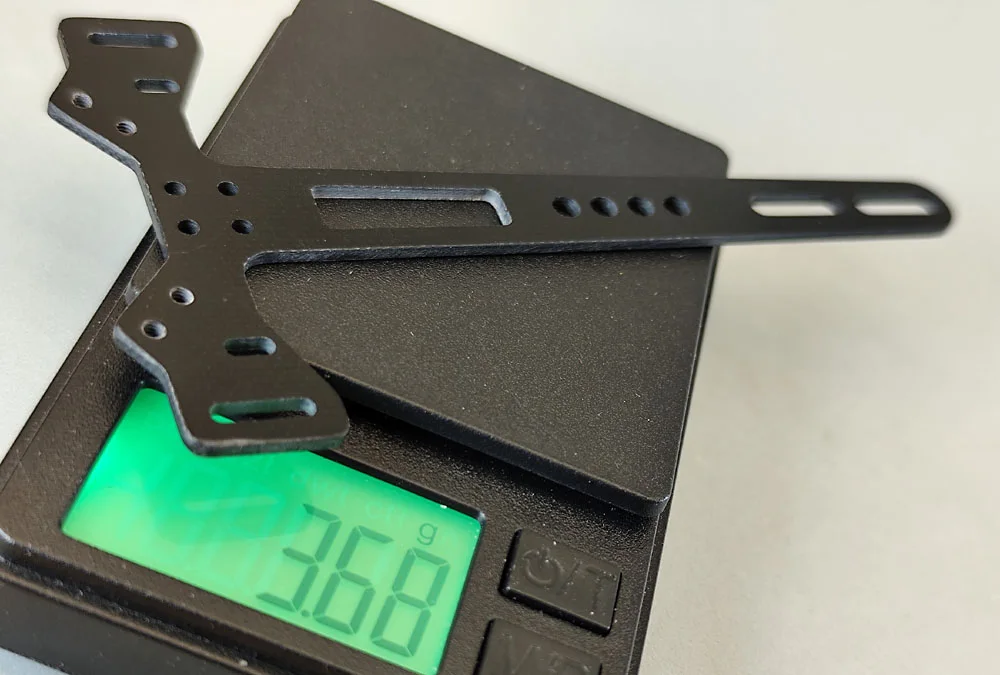

Gewicht Achshalterplatte (lang): 3,68 g
Gewicht Frontbumper: 1,81 g

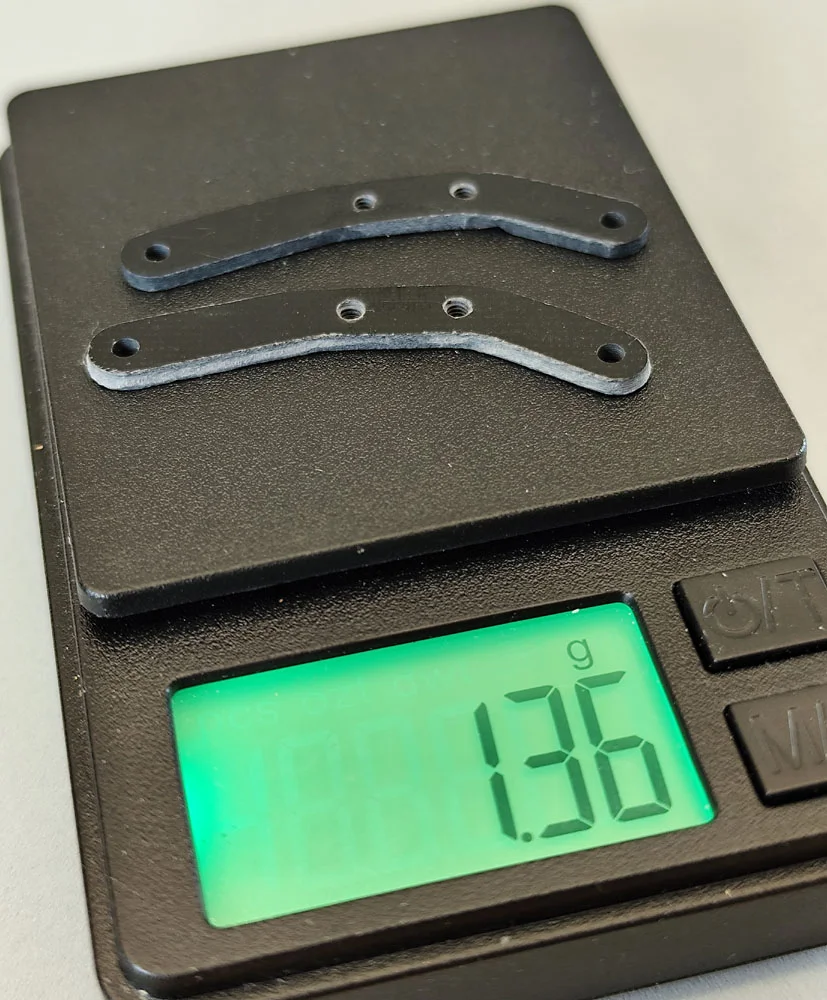

Gewicht Gewichtehalter: 1,36 g

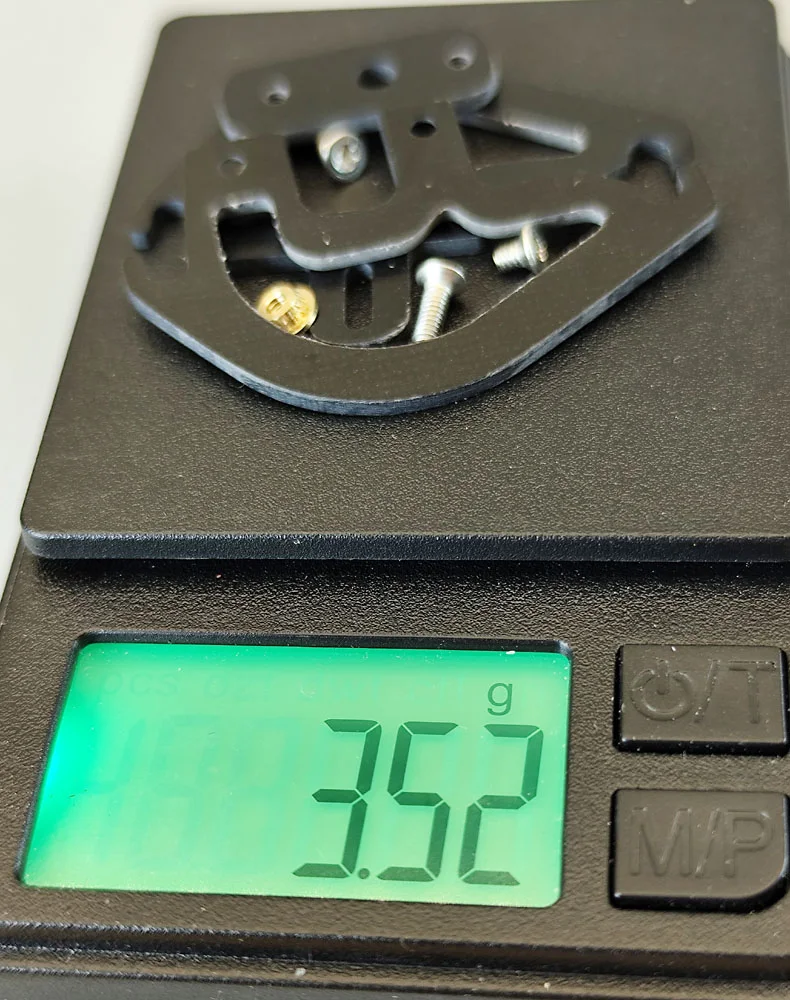

Gewicht kompletter Wackler und Karohalter mit Schrauben und Mutter: 3,52 g
Gewicht Achsunterleger hinten: 0,76 g
Gesamt 1,5 mm Version: 48,49 g
Gesamt 2.0 mm Version: 72,79 g

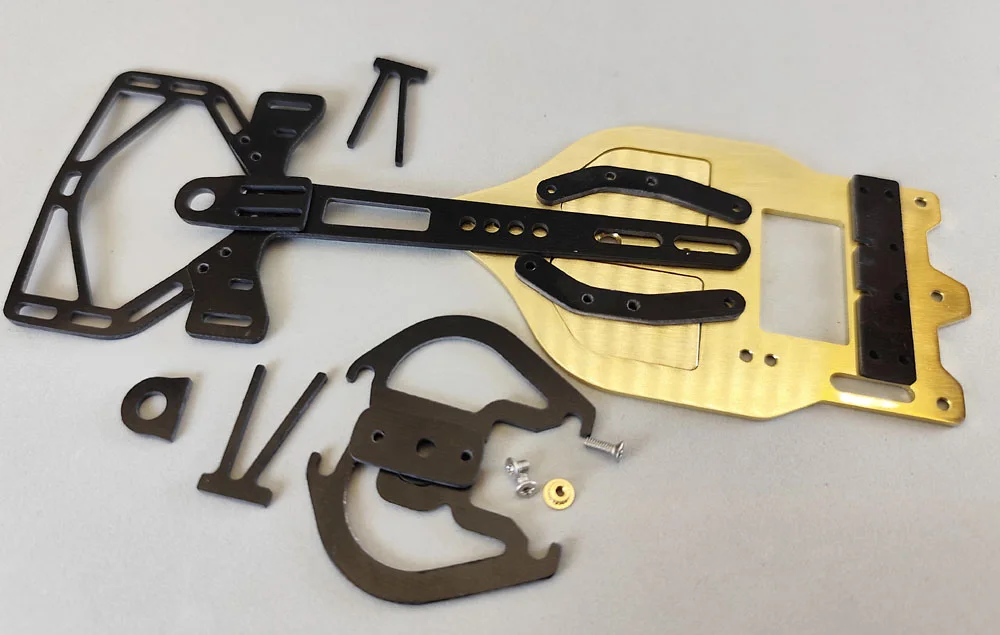

Was ist im SLOT-FORMEL-KIT enthalten
Basisplatte
- Messing-Chassis-Basisplatte, wahlweise 1,5 mm (STD) oder 2,0 mm (siehe Überschrift des Artikels), die Bohrungen sind bei beiden Varianten identisch, alle GFK-Teile (schwarz) passen unabhängig von der gewählten Stärke

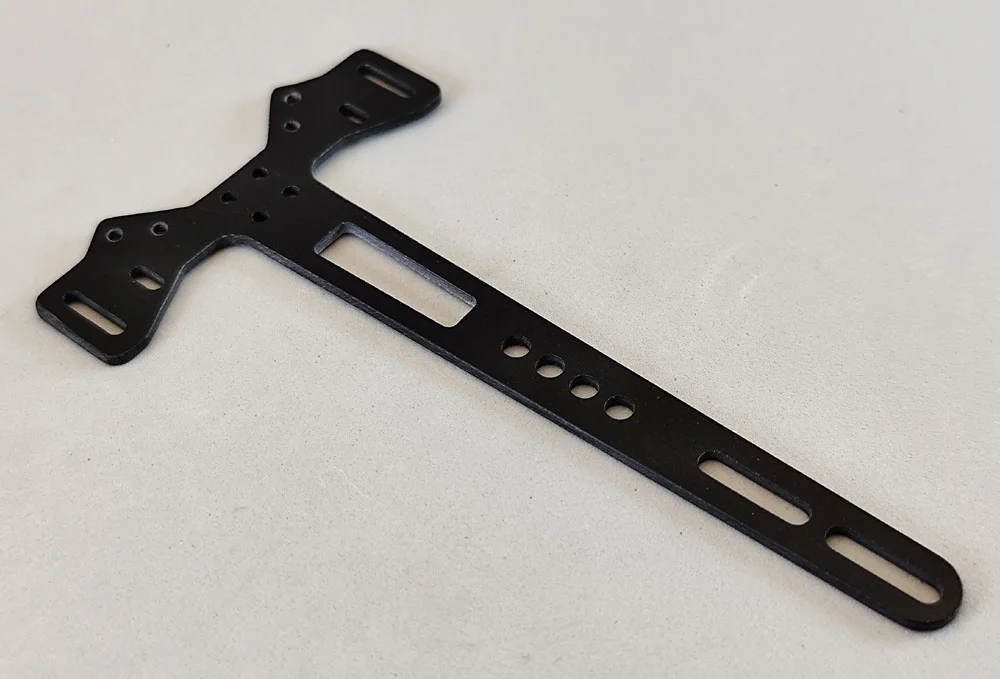

Achshalterplatte vorne, Fronthalter (einteilig)
– GFK schwarz in 1,5 mm Dicke
– mehrstufig einstellbar
– geeignet für Einzelradaufhängung oder durchgehende Vorderachse
– Achsbock Verstellbereich extra ca. 5.0 mm
Leitkiel-Halter
– GFK schwarz in 1,5 mm Dicke
– verstellbar
– wahlweise mit oder ohne Kugellageraufnahme, Standard ist OHNE also mit 5 mm Loch

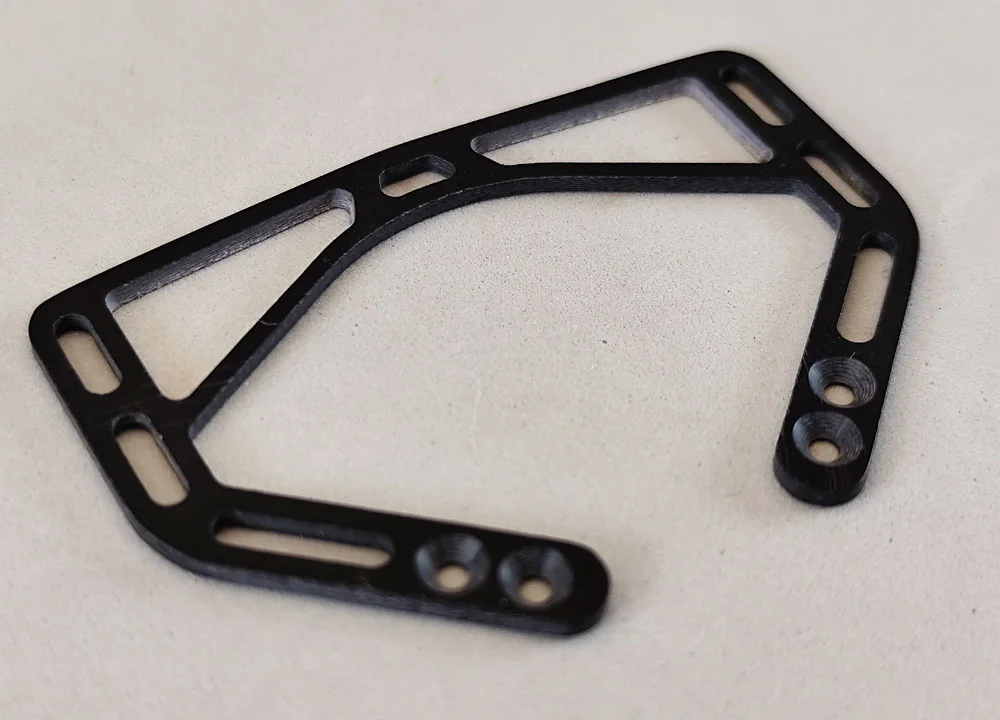

Frontbumper
– GFK schwarz in 1,5 mm Dicke
– optional länger oder breiter realisierbar

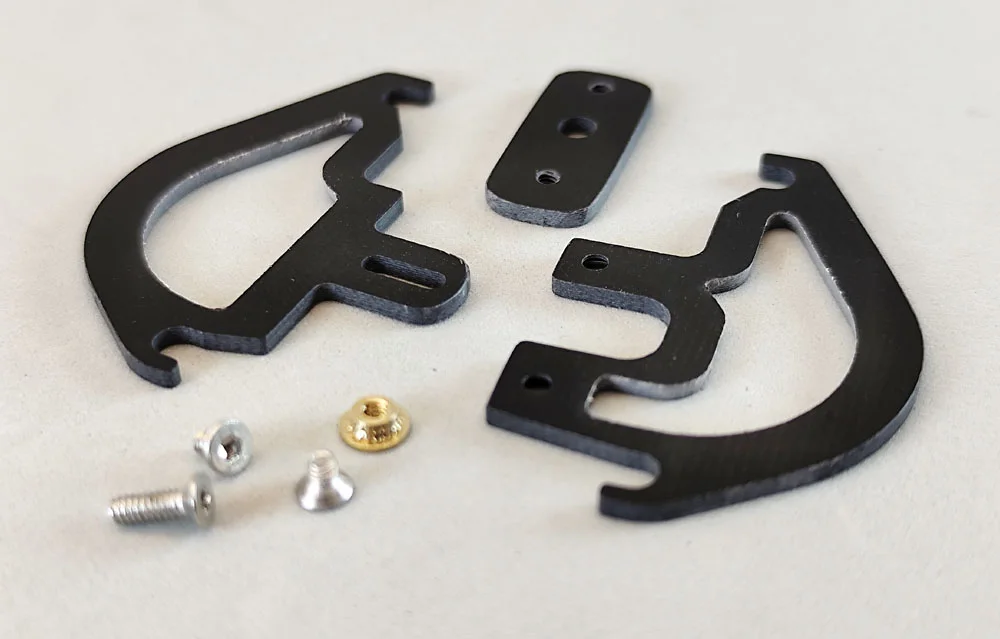

Wackelmechanismus und Deckelhalter mit Zentralschraube
– GFK schwarz in 1,5 mm Dicke, bestehend aus 3 GFK Teilen
– inklusive M2 spezial Messing-Einpressmutter
– inkl., 2x M2x3 mm und 1x M2 x 6mm

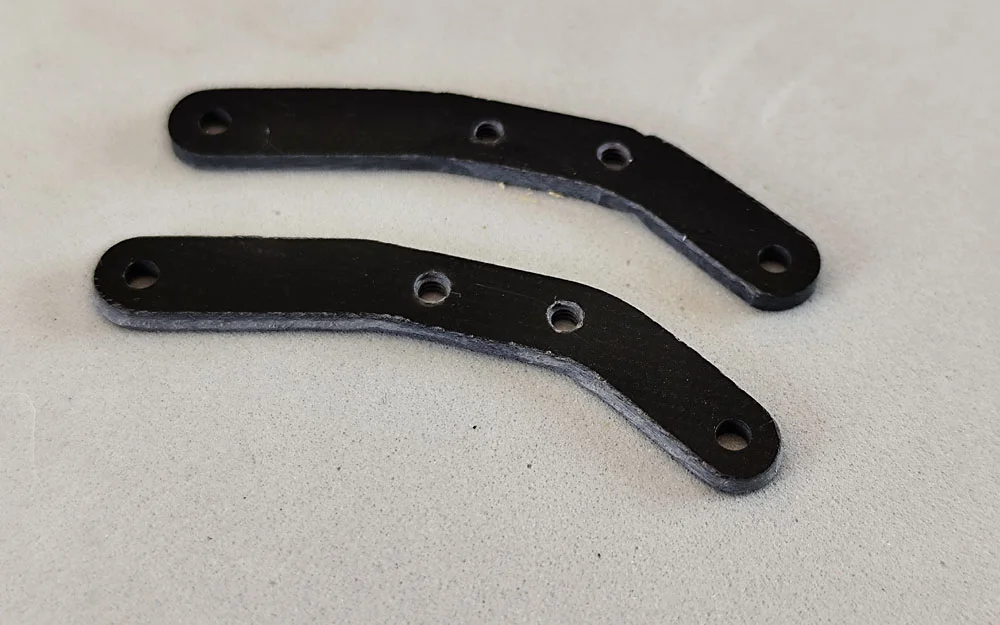

Gewichtehalter und Gewichte
– 2 Gewichtshalter GFK schwarz in 1,5 mm, plus die Messing-Gewichte, jeweils in der Stärke der gewählten Messing-Basisplatte
Motorhalter
– für Slimline-Motoren
– einseitige Ausführung
– Material: Aluminium, kleine Bauform
Unterleger für Hinterachse
– Material: 1,5 mm GFK (schmal) + 1.0 mm GFK (lang - auch für den Heckflügel darauf zu kleben)
Diese Zusammenstellung stellt den vollständigen Lieferumfang des Formel-Kits dar; optionale Varianten sind entsprechend gekennzeichnet. Wir behalten uns vor Baugruppen bereits montiert zu liefern
Was benötigst du noch zum bauen
Vieles hat man ja in der Schrauberkiste so "rumliegen" - das alles benötigst du um den Kart fertig zu bauen, ist ja auch abhängig vom Reglement:
2 ACHSHALTER VORNE
1 ACHSHALTER HINTEN
Felgen hinten, 2er Set
Felgen vorne, 2er Set
Achse hinten 1x
Achse vorne 1x, oder Einzeradaufhängung 2x

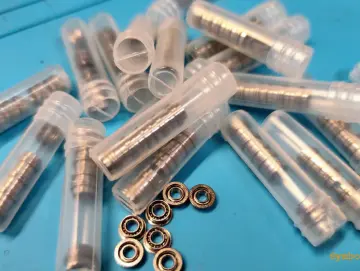

4x bzw. 6x Kugellager 3x6x2,5.
Schraubenset Torx M2, Muttern, überwiegend Senk- und wenige Linsenkopfschrauben
Motor SLIM LINE
Achsdistanzen Set
Leitkiel
Leitkiel Mutter
Kabel - r/s
Reifen vorne
Reifen hinten
Dämpfer-Hülsen, verschiedene, wir empfehlen T-Hülsen aus ALU
Dämpferfedern (2x)
Schleifer, Set
Ritzel 1,5mm f. Achse
Antriebsritzel 40-44Z f. 3mm Achsen
Einen Formel Deckel natürlich, inkl Frontspoiler und Heckspoiler, etc.
PDF Bauanleitung und Bau-Materialliste!
Hier findest du Links zu externen PDFs mit Anleitungen für den Aufbau. Dabei handelt es sich um Bauvorschläge, mit denen das Slotcar fahrbereit sein wird. Das Tuning liegt dann in eurer Hand ;-)
LINK Bauanleitung - GROSS mit vielen Bildern
LINK PDF mit den Bildern
LINK zu den Bildern
LINK Bau-Materialliste - nicht vollständig!
Hinweis: Die Bohrungen für Front- und Heckdämpfung sind eng bemessen für Aluminiumhülsen und in der Regel noch enger für Stahlhülsen (es gibt hier sehr unterschiedliche Maße im Angebot – Differenzen sind jedoch minimal). Diese müssen je nach Bedarf leicht angepasst werden (z. B. mit einer Rundfeile). Der Vorgang sollte leichtgängig sein, aber nicht zu locker. Ähnliches gilt für den Leitkiel – auch hier variieren die Durchmesser minimal.
